包装类塑料制品
可降解PE薄膜生产工艺详解：从原料到成品的完整流程
随着环保意识的增强和"禁塑令"的逐步推进，可降解PE薄膜作为一种环境友好型包装材料，正受到越来越多生产企业和消费者的青睐。本文将系统介绍可降解PE薄膜的生产工艺，从原料选择到成品产出，为您详细解析这一环保材料的完整制造流程。
一、可降解PE薄膜概述
产品定义与特性
可降解PE薄膜是在传统聚乙烯基础上，通过添加生物降解助剂或采用可降解母粒，使其在特定环境条件下能够被微生物分解的环保材料。与传统PE薄膜相比，它具有以下突出特点：
在堆肥条件下180天内生物降解率可达90%以上
保持传统PE薄膜的力学性能和加工特性
降解产物为二氧化碳、水和生物质，对环境无害
应用领域
超市购物袋、连卷袋等零售包装
食品包装膜、保鲜膜
农业地膜、育苗袋
快递包装袋、工业包装膜
二、原料准备与配方设计
基础原料选择
聚乙烯树脂
LDPE：熔指2-4g/10min，透明度高，柔韧性好
LLDPE：熔指1-3g/10min，拉伸强度优异
mLLDPE：熔指1-2g/10min，穿刺强度突出
降解组分
淀粉基降解剂：玉米淀粉、木薯淀粉，添加量20-40%
PLA聚乳酸：生物基材料，与PE相容性需改善
PBAT聚酯：柔韧性好，降解性能优异
光氧降解剂：金属盐类催化剂，促进氧化降解
配方优化要点
相容性处理
使用马来酸酐接枝PE作为相容剂
添加偶联剂改善界面结合
配方示例：
textLDPE：50% 淀粉：30% 相容剂：5% 降解助剂：10% 加工助剂：5%
工艺适应性调整
根据设备类型调整熔指要求
考虑后续印刷、制袋工艺需求
平衡降解性能与使用性能
三、生产工艺流程详解
原料预处理工序
配料系统
自动计量秤精度：±0.1%
混合均匀度变异系数：≤5%
除湿干燥：露点-40℃，水分含量≤0.02%
混料工艺
高速混合机：转速800-1200rpm
混合时间：8-15分钟
出料温度：≤50℃
挤出吹膜工艺
挤出系统
螺杆结构：屏障型螺杆，L/D=28-32:1
温度分区控制：
一区：140-150℃ 二区：150-160℃ 三区：160-170℃ 四区：165-175℃ 模头：160-170℃
熔体压力：20-35MPa
扭矩控制：60-80%

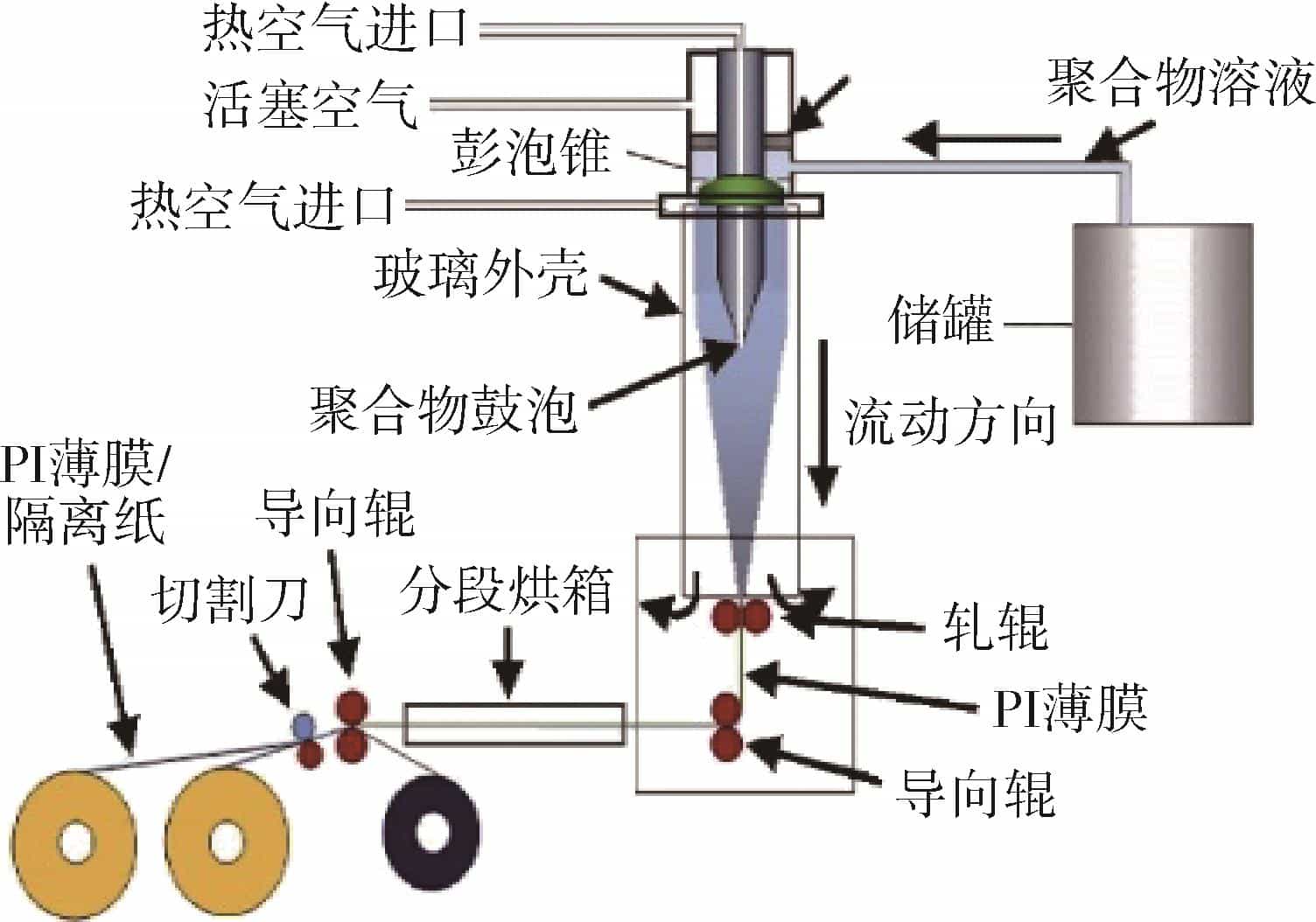

吹膜成型
吹胀比：2.0-2.5:1
牵引速度：10-25m/min
霜线高度：1.5-2.0倍模头直径
风环冷却：双风口负压冷却系统
厚度控制
购物袋：0.025-0.035mm
背心袋：0.015-0.025mm
地膜：0.008-0.012mm
自动测厚仪：β射线扫描
厚度偏差：±5%以内
常见规格：
四、关键技术控制要点
降解性能控制
降解速率调节
通过降解剂添加量控制降解时间
使用复合降解体系实现可控降解
添加紫外吸收剂调节光降解速率
降解诱导期
一般设定为6-18个月
通过抗氧剂类型和用量调节
需考虑储存条件和运输时间
力学性能保障
拉伸强度控制
纵向：≥20MPa
横向：≥15MPa
断裂伸长率：≥300%
加工稳定性
熔体流动速率稳定性：±0.2g/10min
膜泡稳定性控制
厚度均匀性保证
外观质量提升
透明度改善
使用成核剂提高结晶均匀性
优化冷却速率
透光率：≥85%
表面质量
鱼眼数量：≤20个/㎡
晶点控制：≤15个/㎡
表面摩擦系数：0.2-0.4
五、质量检测标准
物理性能检测
力学性能
拉伸强度测试：GB/T 1040.3
撕裂强度测试：GB/T 16578
冲击强度测试：GB/T 8809
光学性能
透光率：GB/T 2410
雾度测定：ASTM D1003
降解性能验证
生物降解测试
堆肥条件降解：GB/T 19277
土壤埋设降解：ISO 17556
海水环境降解：ISO 18830
降解产物分析
生态毒性测试
重金属含量检测
降解残留物分析
六、环保与经济效益分析
环保效益
碳减排效果
相比传统PE薄膜，碳足迹降低30-50%
生物基原料使用减少石油依赖
完全降解避免白色污染
废弃物处理
工业堆肥条件下完全降解
降解产物改善土壤质量
减少垃圾填埋压力
经济效益
生产成本
原料成本比传统PE高20-30%
设备投资基本相当
能耗成本相近
市场前景
政策驱动市场需求增长
消费者环保意识提升
出口市场潜力巨大
结语
可降解PE薄膜生产工艺是一个系统工程，涉及原料配方、加工工艺、质量控制和降解性能等多个方面。随着技术的不断进步和市场需求的增长，可降解PE薄膜将在包装领域发挥越来越重要的作用。生产企业需要不断优化工艺参数，提高产品质量，降低生产成本，才能在激烈的市场竞争中占据优势地位，为环境保护作出积极贡献。
提交表单填写建议：
